كيفية تصميم الهياكل المبطنة بالسيراميك لخطوط أنابيب حقن الفحم للأفران العالية PCI؟

تتطلب أنظمة حقن الفحم المسحوق (PCI) في الفرن العالي نقلًا متسقًا وخاليًا من المشاكل لسير عمل الصهر العادي. داخل خط الأنابيب، تنتقل جزيئات الفحم الدقيقة بسرعات تدفق عالية وتستمر في الاصطدام بالجدار الداخلي خلال ساعات التشغيل الطويلة. على الرغم من أن الفحم المسحوق يبدو ناعمًا مقارنة بالخام المعدني الصلب، إلا أن النقل الهوائي المطول سيؤدي تدريجيًا إلى تآكل مكونات الأنابيب. انحناءات الأنابيب حيث تعاني تغيرات اتجاه التدفق من أكبر قدر من الضرر.

كثيرًا ما يواجه مشغلو المصانع هذه المشاكل العملية:

· تآكل مادي شديد في أقسام المرفق

· ترقق الجدار التدريجي على قطاعات الأنابيب المحلية

· تسرب غير متوقع لخط الأنابيب يؤدي إلى توقف غير مخطط له

· استبدال الأجزاء بشكل متكرر لأجزاء الأنابيب شديدة التآكل

ولمعالجة نقاط الألم هذه، أصبحت البطانة الخزفية المقاومة للتآكل خيارًا وقائيًا رئيسيًا للمناطق عالية التآكل داخل خطوط أنابيب PCI. ومع ذلك، فإن تركيب بلاط السيراميك على الأجزاء الداخلية للأنابيب لن يوفر عمر الخدمة المتوقع. يحتاج المهندسون إلى تصميم مخططات البطانة بناءً على أنماط التآكل الواقعية على طول دائرة النقل بأكملها.

ما هي المحفزات التي تتآكل في خطوط أنابيب PCI للأفران الانفجارية؟

نادرًا ما يأتي تلف الأنابيب من تدفق الهواء نفسه. تكمن القوة الدافعة الحقيقية في جزيئات الفحم الصلبة المحمولة داخل تيار الهواء. أثناء التشغيل بمعدلات نقل عالية:

· تصطدم الجزيئات الصلبة بشكل متكرر بأسطح الأنابيب الداخلية

· تولد حبيبات الفحم الدقيقة تآكلًا انزلاقيًا مستمرًا.

· إعادة توجيه التدفق تخلق بقع تآكل مركزة.

يتم التحكم في درجة التآكل من خلال متغيرات ميدانية متعددة: حجم جسيمات الفحم، وسرعة النقل الفعلية، وضغط عمل النظام، واستقرار التدفق، والتخطيط الهندسي للأنبوب. وبما أن ظروف العمل تختلف من مقطع أنبوب إلى آخر، فإن حل البطانة ذو الحجم الواحد الذي يناسب الجميع لا يمكن أن يعمل بشكل جيد عبر شبكة PCI الكاملة.

مناطق التآكل العالية الجديرة بالملاحظة في خطوط أنابيب حقن الفحم

لا ينتشر تلف التآكل بالتساوي على طول الأنبوب بالكامل؛ يركز على عدة مواقف نموذجية.

1. أكواع وثنيات الأنابيب

تبرز وحدات الكوع باعتبارها موقع الفشل الأكثر شيوعًا. عندما يغير الفحم المسحوق اتجاهه، تستمر الجسيمات في التحرك للأمام تحت القصور الذاتي وتصطدم بالقوس الخارجي للانحناءات. هذا التأثير المركز يجعل المرفقين يتحللون بشكل أسرع بكثير من تشغيل الأنابيب المستقيمة.

2. المخفضات والمفاصل الانتقالية للقطر

يؤدي التحول المفاجئ في حجم الأنبوب إلى إزعاج تدفق الهواء وإعادة ترتيب توزيع الجسيمات. يتشكل التدفق المضطرب هنا ويؤدي إلى تنظيف غير متساوٍ للمواد. بدون الحماية المناسبة من التآكل، تتحول المخفضات إلى روابط ضعيفة تحتاج إلى فحص وصيانة منتظمة.

3. مداخل التغذية وقطاعات الأنابيب عالية السرعة

عند نقاط التغذية والأقسام ذات سرعة التدفق المرتفعة، يرتفع تردد تصادم الجسيمات بشكل حاد. يجب أن تحظى هذه المواقع باهتمام إضافي أثناء التخطيط للحماية من التآكل.

تصميم هيكل عملي مبطن بالسيراميك لأقسام الأنابيب المختلفة

يجب على مشتري المصانع ومهندسي المشاريع مطابقة نماذج التبطين مع ظروف العمل المحلية بدلاً من تطبيق بطانة متطابقة في كل مكان.

قطاعات الأنابيب المستقيمة

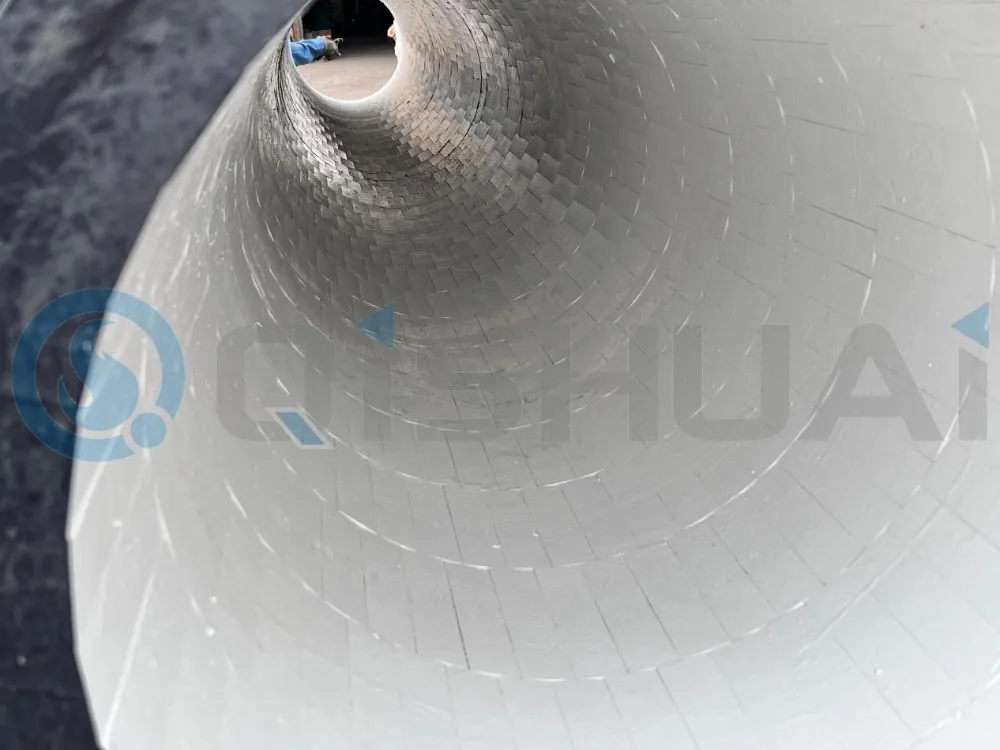

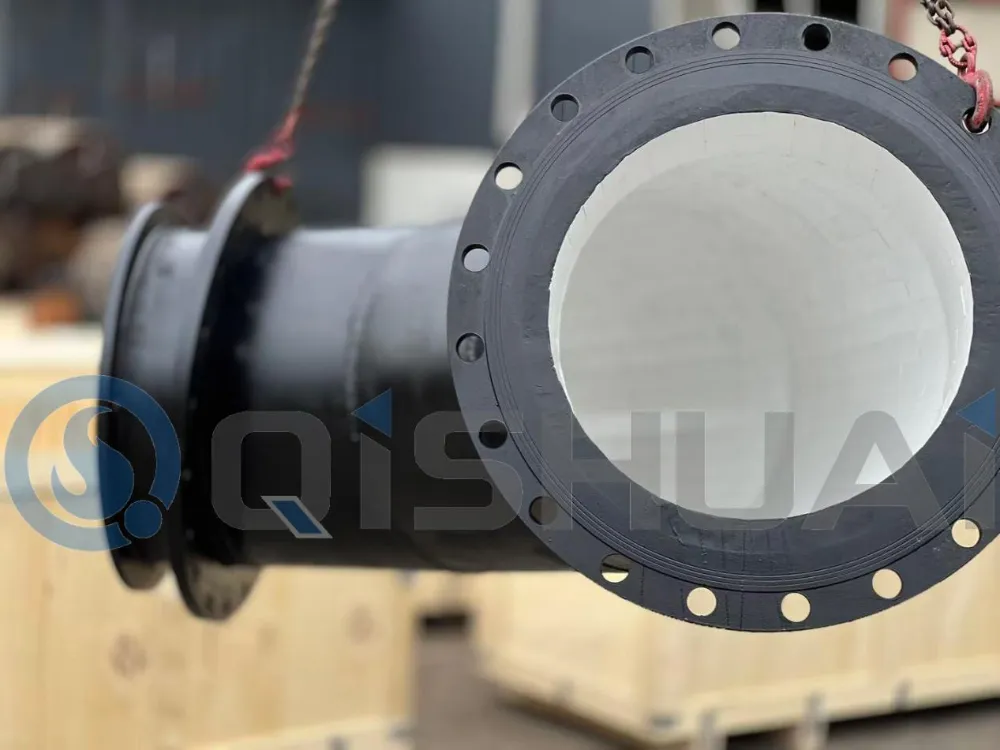

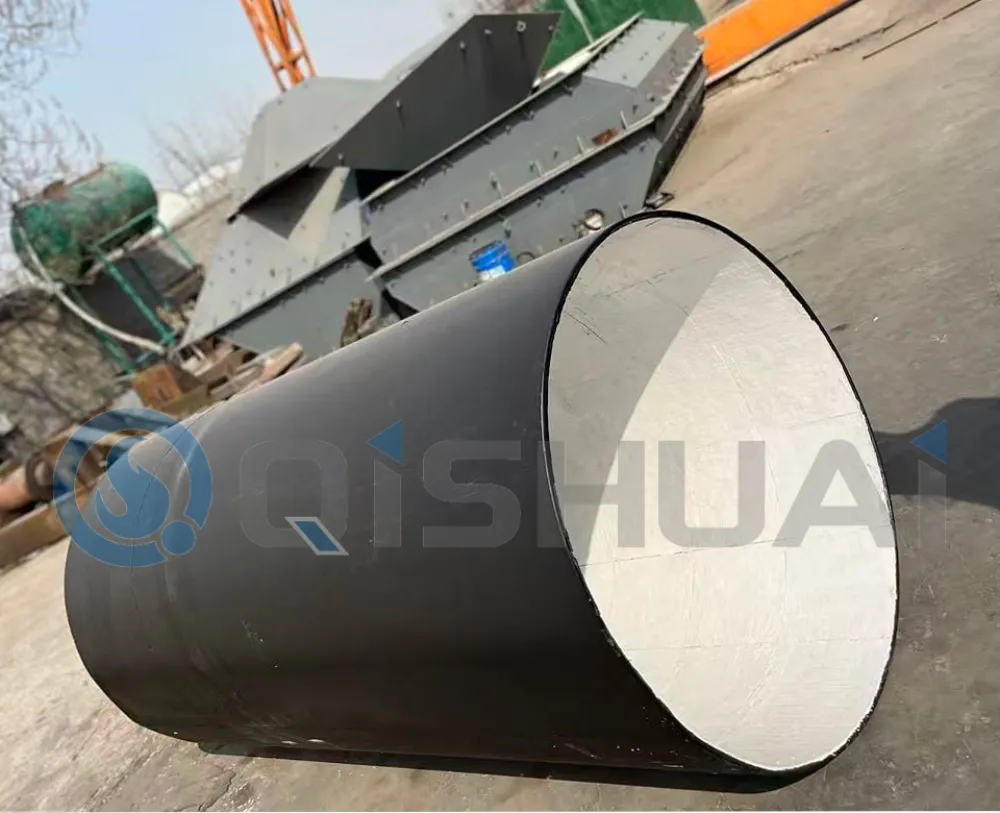

تعاني أقسام خطوط الأنابيب المستقيمة في الغالب من احتكاك انزلاقي منتظم. تعتبر الأكمام الخزفية المصنوعة من الألومينا المدمجة أو الأنابيب الجاهزة المبطنة بالسيراميك رائعة لهذه الأقسام. يوفر هذا الإعداد سطحًا داخليًا مستمرًا مقاومًا للتآكل، ويحافظ على التدفق السلس للمواد، ويبطئ تآكل الجدار من أجل نقل المسحوق على المدى الطويل. توفر شركة Shandong Qishuai Wear Resistant Equipment Co., Ltd. مجموعات كاملة من سلسلة الأنابيب المركبة التي تغطي المسارات المستقيمة والانحناءات والقطع الانتقالية لتعديلات نظام PCI ومشاريع البناء الجديدة.

أقسام الكوع والانحناء

تتحمل الأكواع أحمال الصدمات والاحتكاك مجتمعة بشكل أقوى من الأنابيب المستقيمة، لذا فإن التعزيز ضروري. تشمل الخيارات المثبتة في الموقع الأكمام الخزفية المنفصلة، ​​والأكواع المبطنة بالسيراميك مسبقة الصنع، ومناطق التآكل المصنوعة من السيراميك السميك محليًا. بالنسبة لمواقع التشغيل ذات تأثير الجسيمات الثقيلة جدًا، يمكن اختيار المنتجات من سلسلة مركب السيراميك المطاطي لامتصاص الصدمات وتقليل خطر تقطيع السيراميك. تتضمن مجموعة منتجاتنا أيضًا سلسلة لحام تراكب كربيد الكروم لحلول بديلة للحماية من التآكل في ظل سيناريوهات عمل خاصة، في حين يمكن اعتبار سلسلة سيراميك كربيد السيليكون للخدمة المشتركة للتآكل والتآكل الشديد كخيار بديل للمواد.

قطاعات المخفض والانتقال

إلى جانب مقاومة التآكل، يجب أن تحافظ المخفضات على انتقال ثابت للمواد. عند تصميم بطانة السيراميك لهذه الأجزاء، حافظ على التحولات الكنتورية الداخلية لطيفة، وتجنب حدوث تغيير مفاجئ في مسار التدفق، وقطع الدوامات المضطربة. تتناسب المكونات الخزفية المجزأة المجمعة مع هندسة المخفض المعقدة بشكل أفضل من البطانات المتجانسة في معظم الحالات.

كيفية اختيار درجة السيراميك المناسبة لخدمة خطوط أنابيب PCI

يعتمد اختيار المواد على شدة التآكل في الموقع ودورات التشغيل المتوقعة.

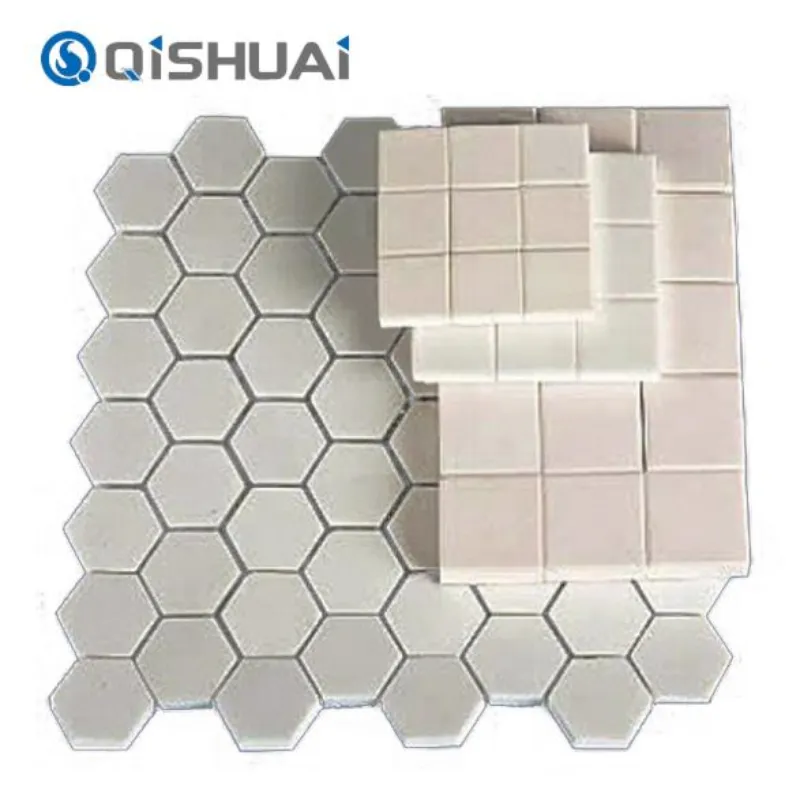

بطانة من السيراميك الألومينا بنسبة 92%مناسب لنقل الفحم المسحوق على المستوى العام مع كشط معتدل. فهو يوازن بين مقاومة التآكل اللائقة وميزانية المشروع لظروف عمل PCI الشائعة.

بطانة من السيراميك الألومينا بنسبة 95%مناسب للإنتاج طويل المدى بدون توقف مع متطلبات تآكل أعلى. إنه يتميز بكثافة مواد أعلى، وأداء أفضل ضد التآكل، ودورات خدمة ممتدة، ويتم اعتماده على نطاق واسع في العديد من مشاريع حقن الفحم في الفرن العالي ذات السعة الكبيرة.

هيكل مركب من المطاط والسيراميك يوصى به للظروف ذات تأثير الجسيمات الثقيلة، وسرعة التدفق العالية، وأحمال الصدمات الميكانيكية. تعمل الطبقة المطاطية الداعمة على تبديد قوة التأثير وتقليل خطر شظايا السيراميك.

تحسينات خطوط الأنابيب المساعدة لإبطاء تدهور المكونات

تعمل البطانة الخزفية كإجراء رئيسي بدلاً من الحل بأكمله. يؤثر التصميم العام للأنابيب أيضًا على عمر الخدمة الفعلي.

إدارة سرعة النقل بشكل معقول. تعمل سرعة التدفق الأعلى على تضخيم طاقة تأثير الجسيمات. يجب أن يضمن ضبط النظام توصيلًا مستقرًا للفحم دون اتباع سرعة عالية غير ضرورية.

اعتماد تخطيط الكوع ذو نصف قطر كبير. يعمل نصف قطر الانحناء الكبير على تخفيف تأثير الجسيمات الحادة، ويمنع الاضطراب، ويخفف من التنظيف الموضعي المركز.

تقليل اضطراب التدفق غير الضروري. حاول تجنب التغيير المفاجئ للقطر، والانحناءات الحادة لنصف القطر القصير، ومفاصل الأنابيب سيئة المحاذاة بحيث يتم توزيع حمل التآكل بشكل أكثر توازناً.

توحيد إجراءات التثبيت في الموقع. حتى المكونات الخزفية المتميزة سوف تفشل قبل الأوان بسبب ضعف جودة التركيب. معالجة سطح الركيزة الفولاذية، وتطبيق اللاصق، ومحاذاة بلاط السيراميك، والتحكم في فجوة المفاصل كلها أمور مهمة بشكل كبير. يساعد السطح الداخلي الأملس على منع التآكل الثانوي الناتج عن الاضطرابات.

هل ستوقف البطانة الخزفية تآكل خطوط أنابيب PCI تمامًا؟

تعمل البطانة الخزفية على إبطاء تدهور الأنابيب بشكل كبير، إلا أنها لا تستطيع القضاء على التآكل تمامًا. يخضع أداء الخدمة في العالم الحقيقي لميزات مادة الفحم، ومعلمات النقل الفعلية، وتخطيط خطوط الأنابيب، وجودة تنفيذ التثبيت الميداني. تكمن القيمة الأساسية للبطانة الخزفية في إطالة فترات الصيانة وخفض تكرار استبدال المكونات لدوائر PCI للأفران العالية.

الأفكار النهائية

يبدأ التصميم العقلاني للهيكل المبطن بالسيراميك لخطوط أنابيب حقن الفحم في الفرن العالي بتحديد مكان وكيفية حدوث التآكل. تعتمد مقاطع الأنابيب المستقيمة على أكمام سيراميك الألومينا المستمرة؛ يتطلب المرفقون حماية معززة ضد الصدمات؛ تحتاج مخفضات الانتقال إلى هياكل بطانة تحافظ على انتقال مستقر للمواد.

يمكن لمهندسي المشتريات تقييم حلول السيراميك القائمة على الألومينا مع الخيارات البديلة، بما في ذلك سلسلة لحام تراكب كربيد الكروم، وسلسلة مركبات السيراميك المطاطية وسلسلة الأنابيب المركبة وفقًا لمعلمات الموقع. إن إقران أجهزة البطانة المناسبة مع التخطيط الأمثل لخطوط الأنابيب يمكّن منشآت PCI من تحقيق عمر أطول للمكونات، وتقليل فترات توقف الإنتاج، وتشغيل الفرن العالي بشكل أكثر ثباتًا.

بدلاً من مجرد تحديد بلاط سيراميك أكثر سمكًا، فمن المنطقي تخصيص مخططات التبطين بناءً على ظروف العمل الحقيقية لنقل الفحم. إذا كنت تقوم بشراء مكونات الأنابيب المقاومة للتآكل لتحديث PCI للأفران العالية أو مشاريع البناء الجديدة، فلا تتردد في إرسال بريد إلكتروني إلى فريقنا في Shandong Qishuai Wear-Resistant Equipment Co., Ltd. شارك أبعاد خطوط الأنابيب الخاصة بك، ومعايير جودة الفحم، وظروف التشغيل، وسنقوم بإعداد اقتراحات المنتجات المستهدفة لمشروعك.
